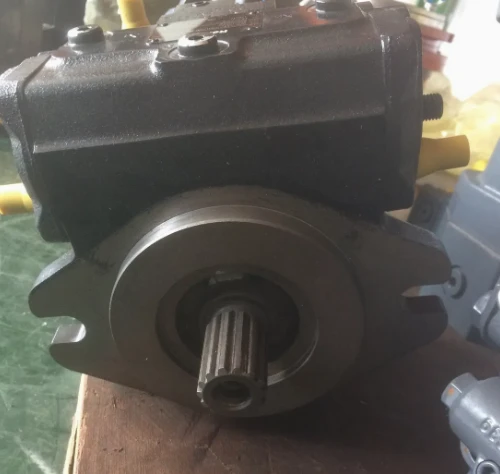

Hydraulické pístové čerpadlo A4VG40EZ2DM1/32R-NSC02F005DP, R902169081,R902158355

A4VG40EZ2DM1/32R-NSC02F005DP

Řada Rexroth A4VG: vysoce-výkonné axiální pístové čerpadlo s proměnným objemem pro uzavřené-okruhy

Rexroth A4VG40EZ2DM1/32R-NSC02F005DP představuje vrchol technologie hydraulických čerpadel pro náročné systémy hydrostatického pohonu s uzavřenou-smyčkou. Jako součást renomované řady A4VG je toto čerpadlo navrženo pro výjimečnou hustotu výkonu, provozní účinnost a dynamickou odezvu. Je speciálně navržen pro mobilní a průmyslové aplikace, kde je rozhodující přesné řízení otáček a točivého momentu hydromotorů, jako jsou pohony pojezdů stavebních strojů, zemědělské techniky, lesních strojů a systémů manipulace s materiálem.

Tato jednotka má konstrukci s cyklickou deskou, axiální pístové čerpadlo s proměnným objemem a integrovaným plnicím čerpadlem a sofistikovaným elektro-proporcionálním (EP) řízením, které umožňuje bezproblémovou integraci do moderních, elektronicky řízených architektur řízení strojů.

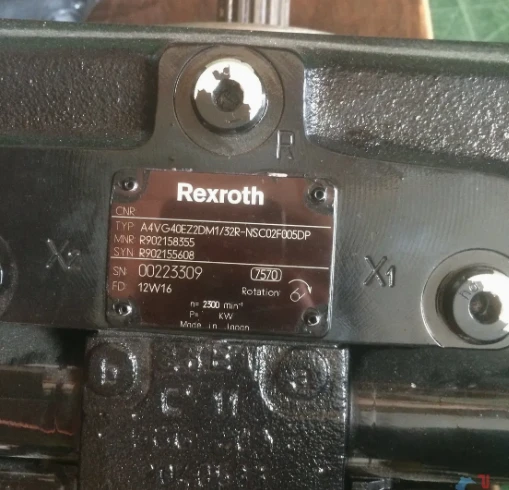

Dekódování čísla modelu (A4VG40EZ2DM1/32R-NSC02F005DP)

· A4VG: Sériové označení pro axiální pístová čerpadla s proměnným objemem pro uzavřené okruhy.
· 40: Jmenovitý zdvihový objem 40 cm³/ot (na otáčku hlavního čerpadla).
· EZ: Typ ovládání: E=Elektro-proporcionální ovládání zdvihu, Z=S nastavením nulového zdvihu (pro přesné ovládání na neutrálu).
· 2: Kód verze pro specifické funkce vnitřního návrhu.
· D: Designová řada nebo varianta.
· M1: Specifická konfigurace řídicího potrubí a ventilů.
· 32R: 32=Jmenovitá velikost průchozí-sekce pohonu (pro řetězové-řetězení dalších čerpadel). R=Směr otáčení: Pravá-rotace (při pohledu od konce hřídele).
· NSC02F005DP: Specifický kód objednávky-označující:
· NS: Speciální konec hřídele (specifický podle požadavků zákazníka).
· C02: Způsob připojení portu (např. příruby SAE nebo závitové porty).
· F005: Specifická verze řídicí elektroniky (např. napětí, typ konektoru, vlastnosti softwaru).
· DP: Kód specifické pro zemi{0} nebo speciální kód.

Klíčové vlastnosti a technické výhody

1. Elektro-Proporcionální řízení výtlaku (EZ):
· Poskytuje přesné, plynulé ovládání úhlu cykliky čerpadla (a tím i výstupního průtoku) pomocí proporcionálního elektromagnetu. Řídicí proud (např. 0-650 mA nebo 0-850 mA) je přímo úměrný výtlaku čerpadla a výstupnímu průtoku, což umožňuje vynikající charakteristiky měření pro plynulé zrychlování a zpomalování.
2. Integrované nabíjecí čerpadlo a přeplňovací obvod:
· Obsahuje vestavěné -zubové-typové plnicí čerpadlo, které dodává chladný, filtrovaný olej do uzavřeného- okruhu. To zajišťuje konstantní mazání, kompenzuje vnitřní netěsnosti, udržuje přeplňovací tlak a zajišťuje pilotní průtok pro řídicí systém, což výrazně zvyšuje spolehlivost a životnost.
3. Optimalizováno pro uzavřené-systémy:
· Čerpadlo pracuje ve spojení s pevným nebo variabilním hydromotorem a tvoří vysoce účinný hydrostatický převod. Tato konfigurace umožňuje plynulou regulaci rychlosti, provoz ve čtyřech-kvadrantech (plynulý chod vpřed/vzad a motorismus) a výjimečné schopnosti obnovy výkonu při brzdění.
4. Vysoká hustota výkonu a schopnost tlaku:
· Vyrobeno z robustních komponent, aby vydrželo nepřetržitý provozní tlak až 400 bar (5800 psi) a špičkové tlaky až 450 bar (6500 psi), poskytující maximální výkon z kompaktního balení.
5. Prostřednictvím-funkce disku (32R):
· Průchozí-pohon SAE umožňuje přímou montáž dalších hydraulických čerpadel (např. zubových čerpadel pro hydrauliku nářadí) na stejný zdroj energie, což zjednodušuje konstrukci hnacího ústrojí a šetří místo.
6. Vynikající účinnost:
· Pokročilá konstrukce minimalizuje vnitřní tření a úniky, což má za následek vysokou objemovou a celkovou účinnost v širokém provozním rozsahu, snižuje spotřebu paliva a tvorbu tepla.
7. Robustní konstrukce a dlouhá životnost:
· Vyrobeno z vysoce{0}}kvalitních materiálů a precizního inženýrství, které zajišťuje odolnost a spolehlivý výkon i v nejdrsnějších prostředích s velkými teplotními výkyvy a vysokým zatížením znečištěním (s výhradou správné filtrace).

Typické aplikace

· Mobilní stroje: Hlavní hnací čerpadlo pro kolové nakladače, rypadla (pojezdový pohon), teleskopické manipulátory, sklízecí mlátičky, sklízecí řezačky, vyvážečky a vrtné soupravy.
· Průmyslové pohony: Přesné pohony navijáků, dopravníkové systémy, pohony míchaček a zkušební stolice vyžadující přesnou regulaci točivého momentu a rychlosti.
· Speciální vozidla: Pohony pro letištní pozemní podpůrná zařízení, zametací vozy a důlní vozidla.


Poznámka: Pro definitivní specifikace, výkonové křivky, instalační rozměry a přípustné provozní podmínky vždy nahlédněte do oficiálního Technického listu řady Rexroth A4VG (RD 92702) a specifické dokumentace k volitelnému ovládání NSC02F005DP.
