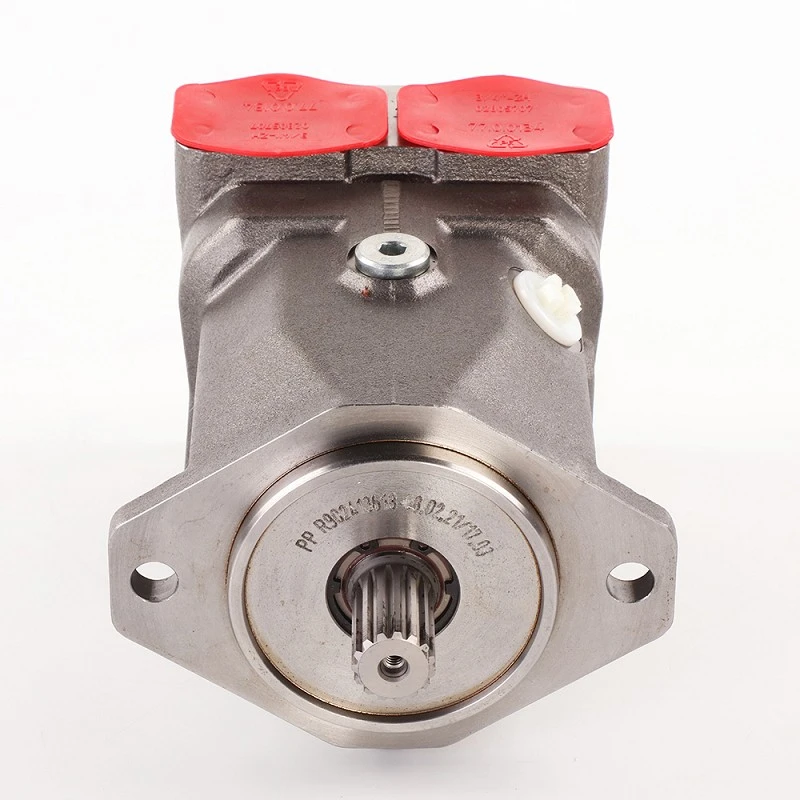

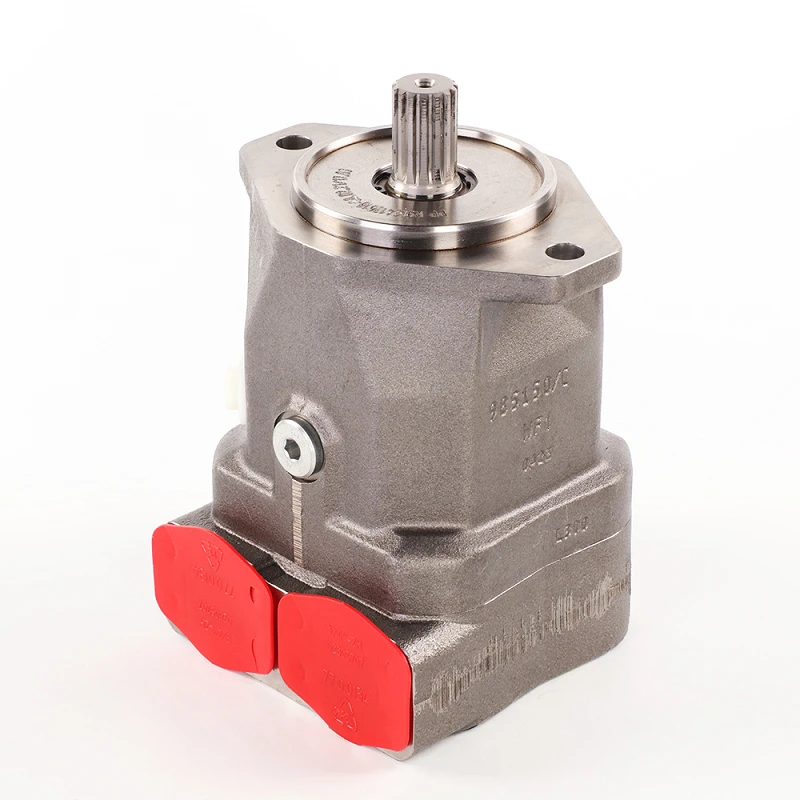

Axiální kuželový motor s pevným posuvem se šikmou deskovou konstrukcí se používá pro statický hydraulický převod v otevřených a uzavřených okruzích; Výstupní rychlost je úměrná vstupnímu průtoku; Výstupní krouticí moment se zvyšuje s rostoucím tlakovým gradientem mezi *D tlakovými stranami.
Parametr produktu
| Technické údaje | ||||||||||||
| Velikost | NG | 10 | 11 | 14 | 16 | 18 | 23 | 28 | 37 | 45 | ||
| Geometrický posun, | Vgma cm² | 10.6 | 11.5 | 14.1 | 16.1 | 18 | 23.5 | 28.5 | 36.7 | 44.5 | ||
| za revoluci | (9 palců) | (0.65) | (0.70) | (0.86) | (0.98) | (1.10) | (1.43) | (1.73) | (2.24) | (2.71) | ||
| Maximum rotace rychlost02) |
ve Vgmam | nnom | ot./min | 5000 | 4200 | 4200 | 4200 | 4200 | 4900 | 4700 | 4200 | 4000 |
| Vstupní průtok | na nnom | 9wma | L/min | 53 | 48 | 59 | 68 | 76 | 115 | 134 | 154 | 178 |
| (gpm) | (14) | (12.7) | (15.6) | (17.9) | (20.1) | (30.4) | (35.4) | (40.7) | (47) | |||
| Moc | na nnom a | Pmax | kW | 24.7 | 22.5 | 27.6 | 31.6 | 35.3 | 53.6 | 62.5 | 71.8 | 83.1 |
| Zákaz Pw=280 (4100 psi) |
(HP) | (33) | (30) | (37) | (42) | (47) | (71) | (83) | (95) | (111) | ||
| Skutečný start | při n=0 ot./min a | M | Nm | 37.5 | 30 | 45 | 53 | 67.5 | 75 | 105 | 125 | 170 |
| točivý moment, cca |
Zákaz Pw=280 (4100 psi) |
(Lb-ft) | (27.6) | (22.1) | (33.2) | (39.1) | (49.8) | (55.3) | (77.5) | (92.2) | (125) | |
| Točivý moment | ve Vgma a PN=280 pruh (4100 psi) |
Mmax | Nm (Lb-ft) |
47 (34.6) |
51 (37.5) |
63 (46.5) |
72 (53.1) |
80 (59) |
105 (77.4) |
127 (93.7) |
163 (120) |
198 (146) |
| Rotační | R | C | Nm/rad | 14835 | 28478 | 28478 | 46859 | 46859 | ||||
| ztuhlost hnací hřídel |
(Lb-ft/rad) | (10942) | (21005) | (21005) | (34563) | (34563) | ||||||
| W | C | Nm/rad | 一 | 38489 | 38489 | |||||||
| (Lb-ft/rad) | (28389) | (28389) | ||||||||||
| C | C | Nm/rad | 15084 | 18662 | 18662 | 18662 | 18662 | 30017 | 30017 | 46546 | 46546 | |
| (Lb-ft/rad) | (11126) | (13765 | (13765) | (13765) | (13765) | (22140) | (22140) | (34332) | (34332) | |||
| Moment setrvačnosti | Jw | kgm² | 0.0006 | 0.00093 | 0.00093 | 0.00093 | 0.00093 | 0.0017 | 0.0017 | 0.0033 | 0.0033 | |
| rotační drážka | p | (Lb-ft²) | (0.014) | (0.022) | (0.022) | (0.022) | (0.022) | (0.04) | (0.04) | (0.078) | (0.078) | |
| Maximální angu zrychlení 3 |
lar | rad/s² | 8000 | 6800 | 6800 | 6800 | 6800 | 5500 | 5500 | 4000 | 4000 | |
| Objem pouzdra | V | L | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.6 | 0.6 | 0.7 | 0.7 | |
| (gal) | (0.03) | (0.04) | (0.04) | (0.04) | (0.04) | (0.16) | (0.16) | (0.18) | (0.18) | |||
| Hmotnost cca | . | m | kg | 5 | 6.5 | 6.5 | 6.5 | 6.5 | 12 | 12 | 17 | 17 |
| (lbs) | (11.0) | (14.3) | (14.3) | (14.3) | (14.3) | (26.5) | (26.5) | (37.5) | (37.5) | |||
Výhoda produktu
Vyspělá technologie rotujících součástí A10* Poměr výkonu a hmotnosti kompaktní konstrukce; Zásuvný typ, který může ušetřit instalační prostor; hladina hluku D; Mechanické a hydraulické připojovací porty splňují normy SAE
Typ Produktu
Strojírenské a stavební stroje - Strojírenské stavební stroje - Části strojních strojů
Aplikace produktu
Používá se pro chodící stroje a průmyslová pole
Výhody Společnosti
PinXin Hydraulics je profesionální výrobce náhradních přesných dílů, hydraulických čerpadel, hydromotorů, hydraulických pístových čerpadel nebo motorů v Číně. Při výběru náhradních dílů hydraulického pístového čerpadla zjistíte, že PinXin je vaší nejlepší volbou z několika důvodů, jako je níže:
1. Nejvyšší kvalita zaručená PinXinem.
I. Díky desítkám let zkušeností s výrobou hydraulických dílů, repasováním a opravami pístových čerpadel je společnost PinXin dokonalá ve výrobě hydraulických dílů ve vysoké kvalitě a nízkých nákladech.
II. 70 % našich zaměstnanců jsou zruční technici a mechanici. PinXin věří, že pouze vynikající lidé mohou vyrábět vynikající produkty.
III. PinXin má kompletní výrobní linky s pokročilým výrobním zařízením od materiálu až po hotové výrobky.
2. Pohodlné logistické řešení.
PinXin se nachází v Hangzhou, které je velmi blízko přístavu Ningbo a Šanghaj. Takže vám můžeme rychle dodat naše produkty za nízké přepravné.
3. Rozumná nabídka
Naším cílem je trvale vám poskytovat kvalitní produkty, dodávané, když je potřebujete, a za nejdostupnější ceny.
4. Rychlá služba
Společnosti PinXin se daří vybudovat kompletní distribuční síť, aby našim zákazníkům poskytovala ty nejlepší služby. Všechny vaše požadavky a odpovědi budou zpracovány vážně a rychle.
Děkujeme, že jste si prohlíželi naše webové stránky. Máte-li jakýkoli požadavek nebo dotaz ohledně náhradních dílů hydraulických čerpadel nebo kompletních čerpadel nebo motorů, neváhejte mě kontaktovat a my vám brzy odpovíme.
